Switches Ethernet para PHY remoto e OLT CIN remoto
Com a evolução para fibra digital dentro de uma arquitetura de acesso distribuído, uma infraestrutura de switching IP óptico é necessária para conectar os sistemas de vídeo, dados e gerenciamento principais com dispositivos de nó remoto.
Em uma solução de PHY remoto, uma rede de interconexão convergente (CIN) conecta dispositivos R-PHY (RPDs) ao núcleo de CCAP que contém o processamento MAC, como o ARRIS E6000 ou vCore. Ele também interconecta o núcleo do CCAP ao núcleo de vídeo e aos sistemas de gestão.
Para OLTs remotos, um CIN baseado em ICX fornece a conectividade de fanout entre vários OLTs baseados em nós e a rede central da operadora.
A família de switches ICX® fornece switches Ethernet ópticos robustos e de alto desempenho com a flexibilidade de evoluir de redes simples de camada única adequadas para implantações de pequeno e médio porte a arquiteturas leaf-spine altamente escaláveis. O design CIN requer uma arquitetura sem bloqueio e escalável com previsibilidade e baixa latência. Designs modernos de data center usando arquitetura spine and leaf são adequados para atender a esses requisitos.
Exemplo de arquitetura de leaf-spine de PHY remoto
Os benefícios de uma malha de switching incluem:
- Altamente escalável
- Atualizações de capacidade simples: atualização de porta RPD - adicionar leaves, atualização de backbone - adicionar spines
- Todos os dispositivos têm o mesmo número de saltos de distância = latência previsível e consistente
Uma rede de camada única, embora tenha limitações de escalabilidade, tem os benefícios de:
- Arquitetura simples
- Pouco espaço necessário no rack
- Custo potencialmente mais baixo
- Os switches podem ser reutilizados como leaves ao migrar para uma arquitetura de 2 níveis

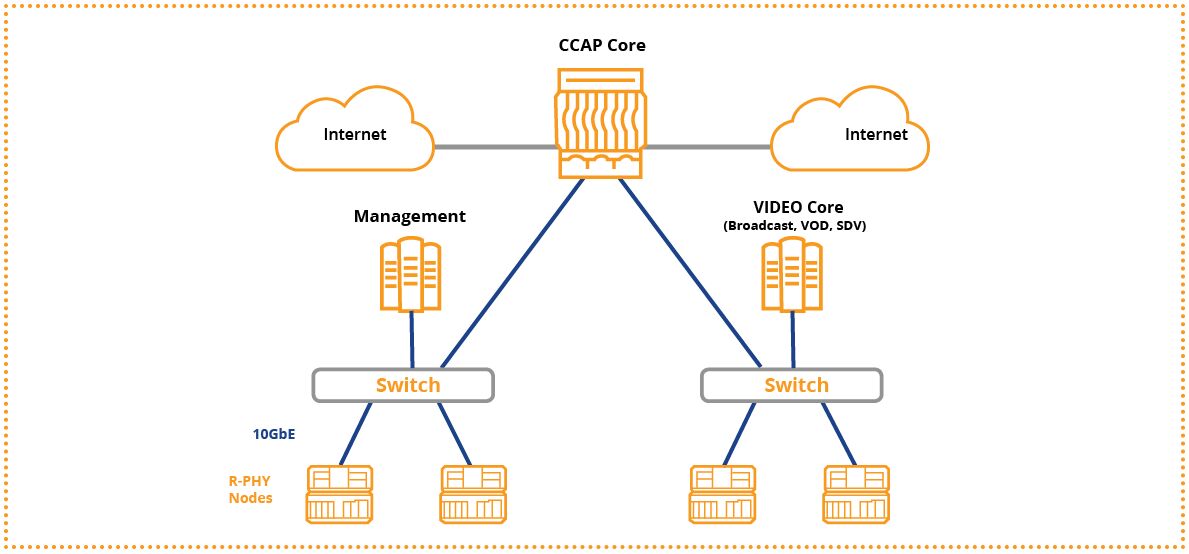

Exemplo de arquitetura de camada única de PHY remoto
Recursos
- Baseada em padrões
- Arquitetura sem bloqueio de baixa latência
- Conjunto rico de protocolos de camada 2 e camada 3
- Capacidade SDN com suporte para OpenFlow®
- Ventiladores e fontes de alimentação duplos com hot swap
- Ampla gama de óptica compatível
A família de switches ICX7850, ICX7750 e ICX7650 é ideal para implantações de CIN spine-leaf. Eles suportam uma combinação de portas 10GE, 40GE e 100GE e um conjunto robusto de recursos L2/L3.
A família ICX oferece o melhor custo total do capital investido do setor devido a:
- Configuração e gerenciamento de rede simplificados
- Baixo consumo de energia
- Garantia vitalícia, incluindo fontes de alimentação e ventiladores
Detalhes
Observação: As especificações estão sujeitas a alterações sem aviso prévio.
Modelo | ICX7650-48F | ICX7750-48F ICX7750-32Q |
ICX7850-48FS |
Capacidade de switching | 1,128 Tbps | 2,56 Tbps | 6,4 Tbps |
Portas de 10 GbE SFP+ (máx.) | 28 | 961 | 1281 |
Portas de 40 GbE QSFP+ (máx.) | 4 | 32 | 32 |
Portas de 100 GbE QSFP28 (máx.) | 2 | - | 32 |
MACsec | - | ||
IEEE 1588v2 | - | - | |
Documentos | Folha de dados | Folha de dados | Folha de dados |
1 com cabos de divisores QSFP+ 2 versão futura |
|||
Usar o ICX como parte de uma solução DAA totalmente integrada, testada e compatível da ARRIS acelera a introdução no mercado e reduz o risco. O suporte contínuo é simplificado. Os provedores de serviços podem ter certeza de que sua rede pode ser dimensionada à medida que as demandas dos negócios crescem. |
