Hubs virtuais (Vhubs) para acesso HFC

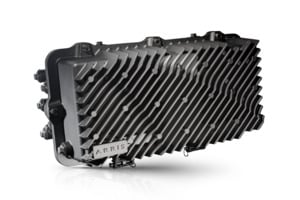

Os hubs virtuais (VHub) da série NH/VH4000 da CommScope são plataformas baseadas em nó óptico de planta externa que podem ser configuradas para replicar e estender a funcionalidade do headend para locais remotos em empreendimentos rurais ou novos negócios e residências. Os VHubs fornecem suporte de entrega de RF e/ou PON para crescimento futuro e realização de receita, sem a necessidade de novas construções tradicionais e custos de manutenção associados.

Com uma solução VHub, as operadoras podem instalar soluções de sistema baseadas em hub e headend em campo, como amplificação tradicional de broadcast/narrowcast (BC/NC), combinação e distribuições de ponto a multiponto; fiber-deep de longa distância; conversões de HFC para radiofrequência sobre fibra óptica (RFoG) para FTTx de longa distância; e RFoG mais transmissão EPON 10/10G suportando PON de alta velocidade e serviços de internet de banda larga, tudo a partir de um único fio comum de dimensões reduzidas ou de uma plataforma remota montada em um pedestal.

O projeto modular do VHub garante a flexibilidade ideal, dado que as operadoras podem preencher a plataforma VHub com combinações de até 12 módulos específicos a cada aplicação para suportar exigências funcionais residenciais e comerciais. Uma variedade de módulos está disponível, incluindo:

• Análises EDFA
• Transceptores de retorno de RF digitais
• Diplexadores, combinadores e divisores
• Receptores ópticos sem OBI
• Terminais de linha óptica remota (OLTs)

A monitorização e gestão remotas do VHub e do módulo instalado são suportadas através do software CommScope Opti-Trace^®Element Management System.

Os VHubs da CommScope estão disponíveis em modelos de 6 e 12 slots, suportando módulos padronizados. As duas plataformas fazem interface com equipamentos comuns de transmissão, receptor e headend de switch para operação, incluindo o uso de ferramentas de monitoramento e gerenciamento remotos.

Com a introdução contínua de módulos mais avançados para atender às necessidades de TV a cabo e internet banda larga em evolução, o VHub desempenha um papel fundamental no fornecimento de flexibilidade para suportar rapidamente as aplicações em mudança hoje e no futuro.

DETALHES

Observação: As especificações estão sujeitas a alterações sem aviso prévio.

• Um headend totalmente operacional ou hub equivalente em um invólucro de nó padrão de pequenas dimensões
• Elimina a necessidade de uma instalação central completa ou gabinete OTN, resultando em ausência de imóveis, construção de instalações, permissões, HVAC, serviços públicos ou geradores de reserva necessários
• A semelhança do módulo de encaixe com as plataformas NH4000/NH2000 reduz a necessidade de estoques de peças sobressalentes
• Suporta até 6 módulos de largura simples (NH2000) ou 12 (NH/VH4000), suportando combinações de EDFA, demux ótico Light-Plex® Narrowcast com combinados BC/NC, interruptores óticos, módulos OLT remotos (R-OLT) e muito mais
• Instalado em pedestal ou fio à prova de intempéries de -40 ⁰ a +60 ⁰C sem refrigeração externa
• Alimentação por meio de fontes de alimentação de linha coaxial padrão de 45-90 VCA
• Fontes de alimentação redundantes internas de até 150 watts
• Gerenciamento e monitoramento remoto e local por meio dos softwares de gerenciamento Opti-Trace baseados em Windows
• Suporte para aplicações residenciais e comerciais, incluindo:
  • Operação de longa distância
    • Fornece maior alcance de serviços de RF e PON em desenvolvimentos rurais e de novos assinantes
    • Opções de compensação de dispersão para aumentar ainda mais a faixa
    • Suporta switches de rota alternativa automática (failover)
  • RFoG
    • Estende o alcance de RFoG muito além do limite tradicional de 20 km
    • A plataforma "universal" VHub (UVPx) expande uma distribuição existente de 128 HHP não isentos de interferência de batimento óptico para uma área de atendimento RFoG de 384 HHP sem interferência de batimento óptico em um local de nó preexistente
    • Suporta RFoG mais EPON 10G para até 512 assinantes
  • Broadcast/Narrowcast
    • Fornece até 24 nós, para até 20 mil casas, com linha de canais exclusiva para cada nó e retornos de RF digitais com uma variedade de opções de segmentação
  • Serviços comerciais
    • Entregue EPON 10/10 e 10/1G para parques empresariais remotos e locais de consumo com R-OLTs
      • Três R-OLTs dentro de uma única plataforma VHub NH4000 fornecem EPON 10G para 768 assinantes a distâncias de até 100 km
      • Compatível com DOCSIS® com sistemas OSS de back-office e utiliza mensagens OAM DPoE™ 2.0 padrão para configuração ONU
    • Nó coletor
      • Resolve desafios de distância/rota upstream
      • Estende o alcance upstream para mais de 100 km
• Opções disponíveis para se adequar à aplicação e distribuição exatas:
  • Plataforma básica não preenchida personalizável NH2000/4000 (nó-hub) com fontes de alimentação e placas-mãe
  • Opções de solução totalmente preenchida e completa de hub NH VH4000 (VHub)
