Evolução e Revolução: A rede 4.0 DOCSIS®

A Rede Revolucionária, Parte 1: DAA

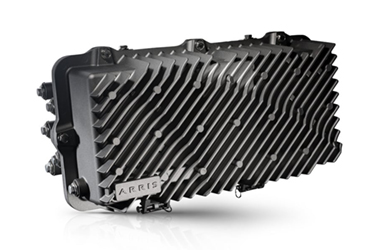

A tecnologia DAA aproveita sua arquitetura de rede de acesso a cabo HFC existente para refazer e reimplantar a borda de sua rede, substituindo módulos ópticos tradicionais em um nó de acesso por um módulo RxD. O DAA elimina a óptica de headend tradicional, usando uma abordagem virtualizada e descentralizada que substitui a tecnologia de fibra analógica pelo transporte baseado em IP por links de fibra digital. Os links analógicos de headend também são substituídos a favor de um link Ethernet de fibra digital, que aumenta a largura de banda disponível expandindo o número de comprimentos de onda disponíveis que podem ser usados na rede.

O resultado? Uma rede definida por software, potencialmente toda de fibra, que pode acelerar a transição da sua arquitetura de rede HFC tradicional baseada em coaxial, fornecer melhores eficiências espectrais e melhorar o desempenho geral da sua rede. Outros benefícios DAA incluem:

• Desempenho aprimorado por meio de links Ethernet digitais
• Migração para data centers centralizados
• Anúncios flexíveis, lineups de canais e gestão de largura de banda

As redes DAA usam uma das duas abordagens na borda da rede. A operação remota PHY (R-PHY) move a geração de sinal DOCSIS para fora do headend e para um dispositivo remoto PHY (RPD) localizado em um nó de acesso.

Arquitetura de rede R-PHY padrão

A MACPHY remota (R-MACPHY) faz o mesmo para geração e processamento de sinais DOCSIS.

Arquitetura de rede R-MACPHY padrão

A solução de DAA que você selecionar dependerá de vários fatores, centrados principalmente no custo da instalação, na extensão em que a solução suporta a virtualização e na solução mais adequada para a sua rede. As operações R-PHY e R-MACPHY, no entanto, compartilham significativamente mais flexibilidade operacional e escalabilidade do que as arquiteturas tradicionais de rede de acesso a cabo HFC.

A rede revolucionária: Parte 2: PON de nó

O PON de nó é compatível com a operação completa da fibra e com instalações seletivas que complementam sua rede de acesso a cabo HFC existente com uma abordagem de nuvem a borda que permite escolher entre uma rede EPON, que requer alterações mínimas em seu headend e arquitetura CPE, ou uma rede GPON, que maximiza o desempenho da rede e reestrutura sua infraestrutura de back-office.

Arquitetura de rede PON de nó padrão

A abordagem baseada em nó da CommScope mantém a compatibilidade de provisionamento DOCSIS com 10G EPON. O nó PON também pode utilizar XGS PON, com Gerenciamento de Domínio baseado em SDN, para provisionamento de rede e coleta de telemetria. Ambas as abordagens fornecem uma maneira perfeita e eficiente de impulsionar a fibra mais profundamente em sua rede, e podem reduzir os requisitos de energia, manutenção e operacionais de seus headends tradicionais.

O dispositivo R-OLT da CommScope suporta as principais tecnologias PON: IEEE EPON/10G EPON e ITU GPON/XGS-PON. Totalmente compatível com os padrões CableLabs® DPoE v2.0, IEEE EPON/10G EPON pode operar em sua arquitetura CPE e headend atual com alterações mínimas, reduzindo seu custo de instalação. O ITU GPON/XGS-PON opera a partir de um gerenciador de domínio PON baseado na nuvem que suporta interoperabilidade de plataforma para provisionamento, gerenciamento de ONU, integração sem toque e agilidade de implantação.

Você pode escolher a tecnologia PON para desenvolver suas redes Brownfield existentes ou expandir sua rede por meio de uma construção Greenfield.

Revolucionando o headend: Virtual vCCAP e vBNG Evo ™

Redes revolucionárias DAA e PON de nó levam o processamento tradicional de headend ou escritório central para a borda da rede. Em redes DAA, isso significa mover a geração de sinal DOCSIS (Remote PHY, ou R-PHY) ou a geração e o processamento de sinal DOCSIS (Remote MACPHY, ou R-MACPHY) para fora do headend e para um módulo em um nó de acesso. Na operação de PON de nó, o terminal de linha óptica (OLT) é movido para fora do escritório central para um módulo em um nó de acesso ou hub virtual. A operação de headend virtualizado melhora significativamente a capacidade da rede, reduz os custos operacionais, acelera o tempo de lançamento no mercado e suporta o provisionamento e a configuração de dispositivos sem emendas.

vCCAP Evo

As soluções DAA da CommScope são compatíveis com a vCCAP Evo, uma plataforma de acesso a cabo convergente virtualizada e nativa da nuvem que suporta totalmente a funcionalidade I-CCAP legada. O vCCAP Evo executa servidores x86 commodity que você pode instalar em locais centralizados e/ou distribuídos. Essa abordagem permite adotar uma configuração híbrida na qual o vCCAP Evo e seu I-CCAP legado operam juntos, para que você possa fazer a transição sem problemas para a operação totalmente virtualizada em seu próprio ritmo.

O vCCAP Evo simplifica a operação do DAA, oferecendo suporte à desagregação e realocação de funções. Portanto, você pode iniciar a operação DAA com o PHY remoto, mas depois mudar para a operação MACPHY remota se, por exemplo, você precisar desativar headends antigos. O suporte do vCCAP Evo para os modelos YANG da CableLabs, que permitem que soluções de terceiros provisionem e monitorem nós DAA, ajuda a simplificar ainda mais sua transição para a operação DAA, aproveitando seus ativos de rede existentes. Além disso, o design baseado em contêiner do vCCAP Evo é dimensionado facilmente para suportar qualquer número de RPDs à medida que você expande suas instalações de DAA.

vBNG Evo

O vBNG Evo, um roteador de gateway de rede de banda larga virtualizado, é uma plataforma nativa da nuvem para redes em nuvem baseadas em contêiner e Open Stack. O vBNG Evo atua como o ponto de acesso para assinantes de banda larga, conectando dispositivos CPE na residência ao Provedor de Serviços de Rede (NSP) ou Provedor de Serviços de Internet (ISP) e estabelecendo e gerenciando sessões de assinantes. O vBNG possui um design exclusivo que desagrega funções de rede, simplifica fluxos de pacotes e permite o dimensionamento independente e dinâmico de planos de controle e dados. Usado em conjunto com um dispositivo R-OLT baseado em nó, o vBNG Evo fornece o desempenho, o dimensionamento e a flexibilidade necessários para virtualizar a entrega de dados, voz e vídeo de alta velocidade para assinantes de banda larga.

O vBNG Evo elimina a necessidade de Broadband Remote Access Servers (BRAS) e chassis BNG legados. A arquitetura desagregada do vBNG Evo permite que você distribua planos de dados para escritórios centrais remotos mais próximos dos locais dos assinantes, mantendo o plano de dados em um data center ou escritório central regional. Esse projeto também suporta o dimensionamento independente dos planos de controle e dados, com o plano de dados escalável para Tbps e o plano de controle escalável de 256, 000 até cinco milhões. O resultado é mais flexível e eficiente do que a operação de BRAS/chassi.
