Rede de conectividade universal (Universal Connectivity Grid, UCG): ficha técnica
Conectividade é o 4º serviço público
Os locais de trabalho modernos estão mudando. Agora são lugares dinâmicos que estão mais conectados do que nunca. Você tem vários dispositivos e objetos para conectar e usuários finais exigentes para manter satisfeitos. Como você faz isso?
Uma infraestrutura convergente pode ajudar. Ela dá suporte a imóveis, instalações e serviços de TI, tudo em uma única arquitetura. Uma rede de conectividade universal (UCG) permite garantir que essa arquitetura conecte todos os usuários e dispositivos, mesmo quando eles estão em movimento.
Locais de trabalho modernos
Você quer ler off-line?
Baixe uma versão em PDF deste artigo para ler novamente mais tarde.
Mantenha-se informado!
Inscreva-se no The Enterprise Source e receba atualizações quando novos artigos forem publicados.
O que é a rede de conectividade universal (UCG)?
A UCG permite que você instale infraestrutura de cabo em um ambiente empresarial com a máxima flexibilidade e escalabilidade necessárias para suportar todas as atividades do local de trabalho. Pense nela como o sistema nervoso do seu corpo; ele requer sensores, comando e controle e dados para todas as partes do seu corpo que precisam dele.
A UCG é:
- Universal: Ela fornece acesso a praticamente qualquer dispositivo, desde que se conecte por meio de protocolos comuns e padronizados, como Ethernet, Bluetooth ou Zigbee
- Conectividade: Ela conecta dispositivos a equipamentos centrais, como switches, servidores e similares
- Grade: As diretrizes de implementação são baseadas em áreas de serviço, cujo tamanho varia de acordo com os aplicativos a serem atendidos
O local de trabalho está evoluindo. Novos avanços em tecnologias com e sem fio, além de uma mudança cultural geral para maior mobilidade, fizeram com que o modelo centrado na estação de trabalho se transformasse em um modelo distribuído e centrado no dispositivo.
A maneira mais eficaz de garantir que um local de trabalho tenha conectividade onipresente é colocar pontos de concentração de serviço dentro ou perto do teto, onde eles podem alcançar facilmente uma antena DAS, estação de trabalho, câmera de segurança ou equipamento de HVAC. A UCG oferece uma maneira consistente, porém ágil, de garantir que seu cabeamento estruturado esteja sempre onde você precisa, sem que você tenha que gastar uma fortuna em instalações que interrompem seus negócios.
Saiba mais em: Página de solução de rede de conectividade universal
Fatores de UCG
Quando o cabeamento estruturado foi introduzido, sua principal finalidade era ser um meio padronizado para conectar estações de trabalho, telefones de mesa e outros dispositivos. Ela marcou o início da arquitetura aberta no mundo da infraestrutura.
Desde então, os edifícios evoluíram para incorporar muitos sistemas inteligentes. Geralmente, isso significa usar seus próprios meios de cabeamento, dos quais pode haver muitos tipos diferentes.
Essa evolução para edifícios inteligentes está acontecendo juntamente com uma transformação no cabeamento de telecomunicações: a passagem da estação de trabalho como centro para o dispositivo como centro no local de trabalho implica um número crescente de pontos de conectividade localizados dentro ou perto dos tetos. E, além de fornecer aos usuários conectividade no local de trabalho, os pontos de conectividade também são necessários em outros locais para apoiar o crescimento de tecnologias como:
- Tecnologias wireless — principalmente Wi-Fi e soluções para cobertura in-building wireless, como DAS e small cells, que precisam de conexões adicionais nos tetos para pontos de acesso ao redor do seu edifício
- Sistemas de segurança e controle de acesso que usam cada vez mais a conectividade de teto para câmeras, controladores e leitores de cartão alimentados por Power over Ethernet (PoE)
- Sistemas de gestão de espaço e energia que usam sensores espalhados por edifícios ou locais para aproveitar ao máximo seu espaço e apoiar a gestão de energia baseada em ocupação, integrando-se com luzes de LED controladas por rede e sistemas HVAC
- Outros dispositivos habilitados para PoE
- Displays digitais que estão sendo usados cada vez mais para coisas como monitoramento de espaço e energia e para mostrar os locais de salas de reunião ou funcionários desocupados
- Um ecossistema cada vez maior de outros dispositivos e serviços conectados à Internet das Coisas (IoT)
Quais são as vantagens da UCG?
Em espaços empresariais, a infraestrutura de comunicações é normalmente composta por dois elementos básicos: o backbone, também conhecido como vertical ou riser, e o horizontal. O backbone conecta salas de telecomunicações (TRs) a salas de equipamentos (ERs) localizadas centralmente. A mídia de backbone é tipicamente um cabo de fibra óptica multimodo ou monomodo OM3, OM4 ou OM5, capaz de suportar aplicações de grande largura de banda, embora o cabo de cobre também possa ser usado para aplicações de pequena largura de banda.
Essa arquitetura permite que você faça modificações sem grandes despesas ou interrupções nas operações diárias.
A UCG é um conceito desenvolvido a partir do Sistema de cabeamento estruturado (SCS) que analisamos em detalhes anteriormente no The Enterprise Source. Leia mais sobre isso >
Este é o cabeamento que conecta o distribuidor a áreas de serviço específicas do edifício. Em cada área de serviço, um ponto de consolidação (CP) ou ponto de concentração de serviço (SCP, na terminologia ISO) estabelece uma conexão permanente, com cabeamento fixo instalado entre o distribuidor e o CP. Os cabos fornecem conectividade com fio do CP para o equipamento de telecomunicações ou uma TO para cada serviço, dispositivo ou aplicação necessária.
Cabeamento UCG
Ao implantar um link horizontal permanente entre o distribuidor e o CP na área de serviço, um sistema de cabeamento UCG pode lhe dar maior flexibilidade para reconfigurar espaços de escritório, colocar dispositivos de ponto terminal distribuídos, fazer instalações ou colocar conectividade em locais de fácil acesso.
Um sistema de cabeamento UCG geralmente custa aproximadamente o mesmo que uma instalação tradicional, porque os cabos são mais curtos. No entanto, para maior flexibilidade, mais portas são instaladas.
É mais eficiente (em tempo e despesas) usar caminhos comuns para que diversos sistemas sejam suportados. Além disso, a flexibilidade adicional que a UCG traz para mudanças, adições e alterações poderia permitir benefícios operacionais de longo prazo para sua organização, em comparação com a abordagem tradicional de implantação de sistemas de cabeamento separados e independentes para várias aplicações.
Se você estiver projetando uma implantação de cabeamento UCG, os padrões recomendam que o CP seja colocado a pelo menos 15 metros (cerca de 50 pés) do TR, mantendo o comprimento máximo do canal de 100 metros (ou menos, levando em conta a redução do comprimento devido à alimentação remota, PoE). Nos casos em que os 100 metros não são suficientes, o cabo de fibra óptica híbrido pode ser usado para alimentar dispositivos remotos, como câmeras IP a distâncias maiores.
A UCG ajuda você a aproveitar ao máximo o seu imóvel, dividindo o espaço útil em uma grade de áreas de serviço de tamanho uniforme. Em cada área de serviço é posto um ponto de consolidação (CP), o que garante o máximo de flexibilidade para conectar, adicionar e mover dispositivos. Pense em uma área de serviço como uma vaga de estacionamento em uma garagem coberta: Ele é organizado e estruturado, cada um tem um tamanho designado e cada um é servido por vários dispositivos, como luzes de ocupação, sensores e assim por diante.
Conceito desenvolvido para zonas
Quer você esteja falando de uma nova construção ou de uma modernização, a UCG é ideal e simplifica mudanças, adições, alterações e atualizações. Com a UCG, você precisa de menos material e mão de obra, o que significa menor OpEx ao longo de sua vida útil. Além disso, qualquer modificação que você precise fazer será menos disruptiva para o local de trabalho, portanto, há menos impacto negativo na produtividade dos funcionários sempre que você precisar implantar ou reconfigurar serviços.
Ao integrar todos os serviços em uma arquitetura e aproveitar as tecnologias de baixa tensão, você também pode manter a instalação e os custos operacionais contínuos em um nível mínimo.
O tamanho máximo sugerido da área de serviço para um UCG é 60 pés x 60 pés (18,3 metros x 18,3 metros). Isso é baseado nas recomendações da TIA-162-A para uma grade de células com espaçamento uniforme que pode suportar melhor a implantação e atualização fáceis de seus pontos de acesso sem fio.
Os padrões ISO/IEC 11801-6 e CENELEC EN 50173-6 recomendam um tamanho de área de serviço de 4 m x 4 m.F
Para decidir qual tamanho de área de serviço melhor atende às suas necessidades, é aconselhável avaliar seu edifício e seus usos pretendidos. Por exemplo:
- Grandes áreas de serviço são mais econômicas no momento da instalação, mas quando você faz mudanças, adições e alterações, fica mais caro. Isso se deve a coisas como cabos que precisam ser estendidos por distâncias mais longas.
- Áreas menores normalmente têm custos iniciais mais altos porque você precisa instalar mais caminhos e menos conexões em cada CP, mas seus custos de mudanças, adições e alterações ao longo da vida útil do edifício serão menores. Além disso, há o benefício adicional de que você sempre terá um CP dentro de 2 a 3 metros do equipamento que está sendo instalado.
Você também pode implantar o cabeamento UCG como uma sobreposição para uma arquitetura de rede local (LAN) tradicionalmente com fio, o que ajuda a suportar todas as aplicações localizadas no teto. Em projetos mais robustos, você também pode usar o UCG como uma arquitetura comum para aplicações localizadas no teto e cabeamento de estação de trabalho.
Seu edifício pode ter algumas dessas aplicações, incluindo Wi-Fi, in-building wireless e Power over Ethernet (PoE), que, sem dúvida, estão cada vez mais exigentes. Para esses tipos de aplicação, recomenda-se que você use a mídia de cabo Categoria 6A para o cabeamento permanente do distribuidor para cada área de serviço na UCG. De acordo com ISO/IEC 11801-6 e CENELEC EN 50173-6, o requisito mínimo é cabeamento de Categoria 6.
- Você deve espaçar as células uniformemente para suportar a fácil implantação de dispositivos conectados
- A quantidade de quedas de cabo você precisa em cada célula depende das aplicações suportadas e do tamanho da célula
Figura 4: Célula recomendada TIA TSB-162-A para redes locais sem fio (WLANs)
Figura 5: ISO/IEC TR 24704 célula recomendada para 802.11
Exemplo de uma implementação para uma célula dimensionada em 60 ft x 60 ft (18 m x 18 m):
Um guia padronizado para as dimensões de grade SCP recomendadas pode ser encontrado em ISO/IEC 11801-6, Tabela A.2
Saiba mais:
Guia de projetos: Rede de conectividade universal
Para construir com sucesso uma infraestrutura projetada com base nos princípios UCG, você começa com o sistema de cabeamento estruturado. Leia uma explicação detalhada sobre isso aqui: Sistemas de cabeamento estruturado | Arquivo de informações
Você vai querer tornar seu novo sistema de infraestrutura pronto para o futuro, para que isso implique em uma forte recomendação para cabeamento de categoria 6A. Leia tudo sobre isso aqui: Cabeamento estruturado Cat 6A | Arquivo de informações
Os backbones de construção eficazes usam fibra multimodo. Saiba mais aqui: Fibra multimodo | Arquivo de informações

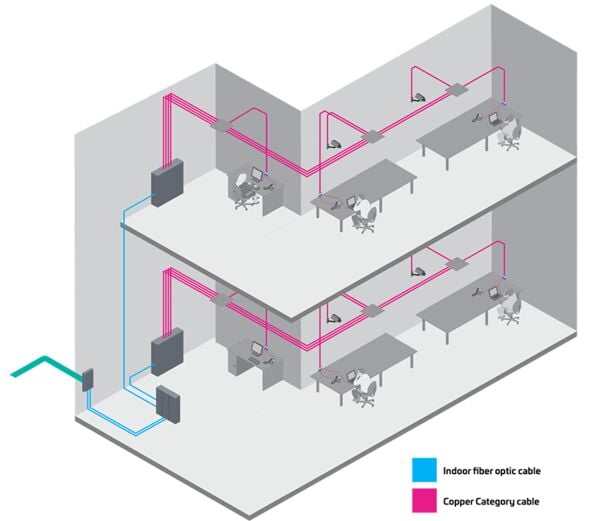

Cabeamento estruturado em um edifício
Os conjuntos de conectores de teto (CCA) oferecem uma maneira de conectar cabos horizontais a conjuntos de cabos de manobra curtos e de extremidade única no campo. Você pode optar por usar conectores de teto se quiser terminar a montagem em um cabo de manobra de extremidade única. Uma vez instalado, o link plug-end pode ser usado para conectar a câmeras, pontos de acesso e outros dispositivos montados no teto.
Conjunto de conectores de teto
Vale a pena saber que, se você quiser uma alternativa para a terminação de um conector com cabo, você pode facilmente terminar uma extremidade do cabo na CCA e conectá-la ao equipamento final. Além disso, movimentações de escritório podem, às vezes, significar mudanças nos locais de tomada, e você pode usar conectores de teto se o novo local de tomada precisar de comprimento de cabo extra.
Problema: Você precisa garantir a infraestrutura ideal para suportar dispositivos com fio em uma área de trabalho definida, incluindo PCs, impressoras e terminais VoIP. Você também precisa fornecer comunicação de alta velocidade e energia remota para um número crescente de dispositivos nessa área de trabalho.
Solução recomendada: Implantando o cabeamento de Categoria 6A para a LAN com fio, você obtém suporte ideal para Gigabit Ethernet hoje e até 10 Gigabits no futuro. A categoria 6A usa conectores RJ45 onipresentes, o que significa conectividade simplificada e compatibilidade com versões anteriores. Comparado a categorias mais baixas, o cabo Categoria 6A oferece menor resistência CC e melhor dissipação de calor para alimentação remota. É a solução ideal se você precisa combinar desempenho de Ethernet e suporte a PoE. Estações de trabalho com portas Ethernet de 2G, 4G, 5G e 10G já estão amplamente disponíveis e se tornarão mais comuns nos próximos anos.
Normalmente, as implantações de LAN com fio incluem de duas a quatro tomadas de área de trabalho Categoria 6A se você precisar suportar um PC/laptop (ou um display alimentado por PoE), um telefone VoIP, uma impressora de rede e um sobressalente.
LAN com fio
Problema: Você precisa fornecer infraestrutura ideal para suportar uma ampla gama de dispositivos móveis BYOD (bring your own device, traga seu próprio dispositivo) que dependem de uma infraestrutura Wi-Fi de alta velocidade e de uma rede celular in-building wireless para conectividade de alta qualidade.
Solução recomendada: Com velocidades de backhaul de Wi-Fi prontas para exceder um gigabit com a última geração de pontos de acesso 802.11ax, a Categoria 6A é sua melhor opção para infraestrutura sem fio. As soluções para small cells e DAS modernas podem compartilhar a infraestrutura da Categoria 6A sem uma rede física sobreposta. Essas soluções para cobertura in-building wireless oferecem recursos multibanda, multioperador e multitecnologia por meio de pontos de acesso universais montados no teto.
Você deve usar uma grade de teto da Categoria 6A para suportar a infraestrutura sem fio, com quatro ou mais tomadas por área de serviço para suportar redes Wi-Fi e DAS ou small cells.
Wi-Fi e in-building wireless
Problema: Você precisa fornecer uma infraestrutura ideal para suportar uma plataforma de iluminação altamente eficiente com sensores e controles integrados.
Solução recomendada: Sistemas de iluminação mais novos com luzes de LED eficientes e recursos de detecção e controle integrados dependem de cabeamento de par trançado para fornecer uma plataforma de inteligência predial de alto desempenho. Essa plataforma oferece análises sofisticadas que otimizam a ocupação e a eficiência energética.
.Os sensores de ocupação monitoram dados históricos e em tempo real sobre o uso do cômodo e as taxas de ocupação, permitindo que você tome decisões mais bem informadas sobre a configuração e o dimensionamento do cômodo.
Instalações típicas fornecem conectividade de teto para luminárias, focos downlights e sensores.
Iluminação e sensores inteligentes
Problema: Você precisa fornecer uma infraestrutura ideal para suportar os requisitos audiovisuais em evolução em espaços colaborativos e salas de conferência.
Solução recomendada: A Internet das Coisas (IoT) está crescendo rapidamente, e você vai se deparar cada vez mais com ela em seus edifícios. Um kit audiovisual de última geração é um exemplo de IoT, e cada vez mais depende de cabeamento de par trançado e PoE para suportar dispositivos como projetores, telas sensíveis ao toque, telas digitais, quadros brancos eletrônicos e outros equipamentos de áudio e vídeo HD. À medida que os escritórios evoluem e se tornam locais de trabalho mais flexíveis, você provavelmente precisará apoiar os participantes das reuniões no local e remotas, o que exige mais das soluções de AV.
O cabeamento de categoria 6A oferece desempenho ideal que pode suportar demandas crescentes de largura de banda para vídeo e áudio HD, e também suporta os requisitos de energia e dados que os sistemas audiovisuais mais recentes têm com base na HDBaseT Alliance.
Serviços audiovisuais
Problema: Você precisa de uma infraestrutura confiável para dar suporte a sistemas de automação predial e controle de acesso com uma ampla gama de controladores, sensores e dispositivos que dependem de protocolos legados, bem como de comunicação IP.
Solução recomendada: Solução recomendada: A mídia de par trançado está sendo cada vez mais usada para suportar sistemas de automação predial e controle de acesso, bem como outros dispositivos IoT.
O cabeamento de categoria 5e ou superior pode ser implantado para suportar dispositivos que dependem de protocolos legados e também para dispositivos mais novos que dependem de comunicação IP.
Um número crescente de dispositivos de automação predial e controle de acesso agora está habilitado para PoE. As implantações normalmente usam cabeamento de categoria 6A para fornecer conectividade a controladores, sensores, VAVs, leitores de cartão e outros equipamentos de automação predial e controle de acesso.
Sistemas de automação predial e controle de acesso
O futuro da UCG
Os locais de trabalho mudaram drasticamente nos últimos tempos, já que muitos trabalhadores passaram dos escritórios para espaços de trabalho improvisados em suas casas ou outros locais remotos. Mas enquanto os trabalhadores e as empresas estavam se acostumando com esse novo status quo, os líderes empresariais já estavam perguntando: “Como será o local de trabalho quando todos voltarmos?”
Temos uma ideia de como é. Uma tendência é o aumento do espaço de trabalho híbrido para acomodar uma combinação de trabalhadores no local e remotos. Muitos trabalhadores agora dizem que não querem trabalhar para um empregador que exige que trabalhem no local em tempo integral, enquanto outros dizem que querem trabalhar remotamente pelo menos um dia por semana.
Como tal, agora há uma tendência para as empresas reduzirem a quantidade de espaço de escritório que elas alugam. As salas vazias em edifícios de escritórios estão em ascensão, e as empresas estão repensando os espaços de escritório restantes enquanto aproveitam a oportunidade para reduzir os custos imobiliários. Em vez de espaços rígidos compostos de escritórios privados e fazendas de cubículos, as empresas estão buscando espaços de escritórios híbridos com mesas compartilhadas, configurações de escritório flexíveis e mecanismos de saúde e segurança que abordem a maioria das preocupações dos funcionários pós-pandemia.
Algumas conclusões:
- Os espaços precisam ser flexíveis— os espaços de escritório projetados para se concentrar em espaços de trabalho tradicionais, estáticos e privados são vistos como limitantes para o uso eficiente. Espaços que podem promover uma colaboração fácil e segura para trabalhadores presenciais e remotos provavelmente serão mais comuns.
- Hot desking— Horas e estilos de trabalho flexíveis estavam em ascensão antes da pandemia. Após a pandemia, elas podem se tornar mais comuns, levando a uma redução em escritórios, cubículos ou mesas pessoais.
- A saúde e a segurança são primordiais— A saúde e a segurança se tornaram mais proeminentes na mente dos trabalhadores e dos gerentes, levando à consideração do espaço, da rotação da limpeza, da capacidade e da qualidade do ar.
Para apoiar essas novas prioridades no espaço de trabalho, você se beneficiará da inovação e do investimento em tecnologia subjacente. Por exemplo, os sistemas de edifícios inteligentes podem rastrear e gerenciar automaticamente a ocupação, as equipes de limpeza, a qualidade do ar e a segurança, enquanto as redes Wi-Fi dão suporte aos trabalhadores que se deslocam em qualquer lugar dentro de um espaço de escritório.
UCG: infraestrutura flexível para espaços de trabalho flexíveis
A habilitação de um espaço de trabalho flexível precisa de uma arquitetura de rede tão flexível e dinâmica quanto a força de trabalho que ela suporta. A rede de conectividade universal (UCG) da CommScope faz isso organizando um espaço de trabalho em áreas chamadas “células”. Implantando pontos de consolidação (CPs) para conectividade de rede nessas áreas, você pode equipar seu edifício para fornecer opções de espaço de trabalho altamente flexíveis, ao mesmo tempo que dá suporte às necessidades de rede centrais da força de trabalho.
A UCG permite que você ofereça suporte a várias aplicações que possibilitam o local de trabalho do futuro, incluindo Wireless LANs (WLANs), tecnologias móveis, sensores de saúde e segurança, automação predial e controle de acesso. Em espaços de colaboração que têm requisitos sem fio mais pesados, você pode usar CPs para fornecer energia e conectividade para mais pontos de acesso WLAN. A conectividade WLAN e com fio pode suportar espaços de trabalho focados em uma área de mesa compartilhada e também sistemas que detectam ocupação, para que outras pessoas saibam quais espaços estão disponíveis ou para notificar os serviços do edifício de que um espaço deve ser limpo antes que outra pessoa possa usá-lo.
O local de trabalho está evoluindo e continuará a evoluir, conforme as demandas do usuário final. A CommScope é o parceiro perfeito para atender não apenas às suas necessidades atuais, mas também às necessidades dinâmicas de amanhã, com arquiteturas progressivas como a nossa rede de conectividade universal.
Prepare sua infraestrutura para o futuro
Com o conhecimento das práticas de cabeamento estruturado, você pode ajudar seus gerentes de TI e de instalações e, como resultado, economizar custos, melhorar o desempenho da rede e facilitar o gerenciamento da rede ao longo desses longos períodos. A abordagem de rede de conectividade universal (UCG) da CommScope oferece uma opção elegante e flexível para o projeto de redes de cabeamento.
Como uma arquitetura de camada física emergente para edifícios inteligentes, a UCG é projetada para fornecer alta largura de banda e recursos de energia remota que podem suportar suas aplicações de edifícios inteligentes, ao mesmo tempo em que oferecem maior eficiência e flexibilidade.
Ao se basear em áreas de serviço, em vez de uma abordagem de conectividade centrada em mesa ou dispositivo, a UCG pode ser adaptada para oferecer conectividade e capacidade ideais ao seu edifício. Para gerenciar cabeamento UCG e dispositivos conectados em seu edifício é melhor usar um sistema de gestão de infraestrutura automatizada (AIM). À medida que o foco crescente em eficiência, segurança e produtividade impulsiona as instalações de mais dispositivos com e sem fio nos edifícios, uma UCG pode lhe dar a base essencial para maximizar o potencial do seu edifício e torná-lo mais atraente para os inquilinos.
